翻斗式雨量计 型号:WS-JD-05、JD-05B、JD-05S、JD-05G  金洋万达

JD-05型翻斗式雨量计（普通型）

1 概述
本仪器为降水测量一次仪表，其性能符合***GB/T11832-2002《翻斗式雨量计》和中华人民共及国水利部《降水量观测规范》相关要求。
本仪器与数采集器或计算机连接可供各种类型的雨量观测站用于测量降水起止时间、累计降水量和降水强度。
使用本仪器应依照本说明书相关要求进行现场检查、维护、做准确度测验。
2 主要技术参数
（1）承雨口径：φ20000.60mm；刃口锐角：40o～45 o

（2）分辨力：0.5mm
（3）雨强范围：0.01mm～4mm/min（允许通过大雨强8mm/min）
（4）准确度等级：分辨率：0.5mm    *** I 级  ≤±3%

（5）发讯方式：干簧管通、断信号输出
（6）工作环境：环境温度：-10℃～50℃
                       相对湿度: <95%(40℃)
（7）尺寸：φ216mm×460mm

1 1. 概述

本仪器为降水量测量一次仪表，其性能符合***GB/T11832-2002《翻斗式雨量计》要求。

本仪器可与JBD-1、JBD-2雨量报警器、遥测终端等设备配用，广泛用于水雨情遥测、暴雨、山洪、泥石流报警。

本仪器出厂时已将翻斗倾角调整、锁定在佳倾角位置上，安装仪器时只需按照本说明书要求安装翻斗和调整底座水平即可投入用，且不可现场再调整翻斗倾角调整螺钉。

2 2. 主要技术参数

承雨口尺寸：Φ200o0.60mm；刃口锐角：40o～45o

2.2 分辨力：0.5mm；1mm；

2.3 雨强范围：0.01mm～4mm/min（允许通过大雨强8mm/min）

2.4 测量准确度：≤±3%

2.5 发讯方式：两路干簧管通断信号输出

2.6 工作环境：环境温度：-10℃～50℃

相对湿度；<95%(40℃)

2.7 尺寸：φ216mm×350mm

JD-05S型翻斗式雨量计

1 概述
  本仪器为降水量测量一次仪表，其性能符合***GB/T11832-2002《翻斗式雨量计》和***GB/T11831-2002《水文测报装置遥测雨量计》相关要求。

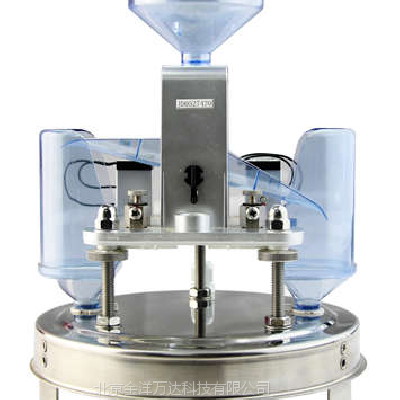

  本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。
2 构造、特点
本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。
本仪器的引水漏斗与翻斗支架为紧配合安装，一般情况下不必取下引水漏斗。
本仪器的水路通道部件引水漏斗、翻斗及排水漏斗用进口优质透明材料制作，使仪器动态工作过程观测更为一目了然。
本仪器的翻斗上装有两个恒磁钢，干簧管支架上装有两个干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。仪器两路信号输出中的一路用作现场记数计量，另一路用作遥测报信。本仪器与遥测终端机连接时，应配有匹配的接口电路，以防止因干簧管抖动和因翻斗回跳引发的计数、报讯错误。
本仪器出厂时已将翻斗倾角调整螺丝锁定在倾角基点位置上并对倾角螺钉作了点红漆漆封处理，用户现场安装仪器时只需将翻斗按照本说明书相关要求将翻斗安装在翻斗支架上的2个轴套中并将翻斗支架调水平使水平泡位于中心位置即可投入使用，不必现场再调整翻斗倾角。
3 主要技术参数
3.1 承雨口径：φ20000.60mm； 刃口锐角：40o～45 o

3.2 分辨力：0.5mm；
3.3 测量准确度：≤±3%（室内人工降水、以仪器自身排水量为准）
3.4 雨强范围：0.01mm～4mm/min（允许通过雨强10mm/min）
3.5 输出信号：单干式舌黄管通断
3.6 工作环境：
    环境温度：-10～50℃
    相对湿度；<95%(40℃)
3.7 可靠性：在满足仪器正常维护条件下，平均无故障个工作时间MTBF≥16000小时
3.8 尺寸重量：3kg.

JD-05G型翻斗式雨量计

1 概述
本仪器为降水测量一次仪表，其性能符合***GB/T 11832-2002《翻斗式雨量计》和中华人民共和国水利部《降水量观测规范》相关要求。
本仪器性能灵敏、准确、稳定、可靠，与数采集器或计算机连接可供各种类型的气象站、水文站、雨量观测站用于测量降水起止时间、累计降水量和降水强度。
使用本仪器应依照本说明书相关要求进行现场检查、维护、做准确度测验。

2 主要技术参数
2.1 承雨口径：φ200mm； 刃口锐角：40o～45 o

2.2 分辨力：0.5mm
2.3 雨强范围：0.01mm～4mm/min（允许通过雨强8mm/min）
2.4 准确度等级：*** Ⅱ 级 ≤±3%
2.5 通讯方式：两路干簧管通断信号输出
2.6 工作环境：环境温度：-10℃～50℃
                     相对湿度：<95%(40℃)
2.7 尺寸：φ216mm×460mm
