介绍：

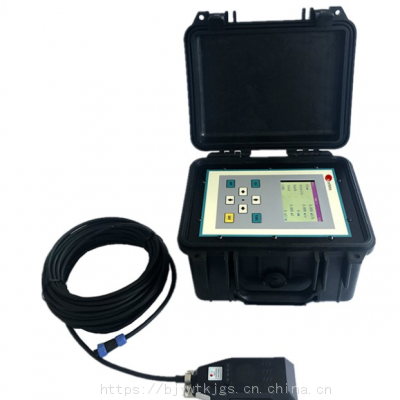

明渠非满管流量计QSD6537是澳大利亚Unidata Pty Ltd公司研发的一款的流量监测仪表，其测量的原理是速度面积法，专为明渠和非满管等领域的流速和流量监测而设计。QSD6537传感器集流速、超声波液位、压力液位、电导率测量、温度测量等功能为一体，通过超声波多普勒传感器测量流体流速，压力或超声波传感器测量液位，通过积算仪内置的20个坐标点模拟渠道的形状并计算出渠道的截面积，从而得出的流量。

明渠非满管流量计QSD6537还具有温度补偿、压力补偿、坐标校正等功能。

由于其紧凑、坚固、的特性，近几年来在市政地下管网、农田灌溉、海绵城市、黑臭水体处理、城市雨水收集及监测、污水处理厂、水文监测等领域得到了的应用。

特点：

可测流速范围为 0.02-13.2m/s，精度±1%R，流速范围可选（上限为0.8/1.6/3.2/6.4/13.2m/s）。

正反双向流速均可测，有正负累计及净累计功能。

压力液位，量程为0-10m，误差±2mm；超声波液位，量程为0.02-5m，误差±1mm。

压力补偿功能，当外界压力改变时，确保压力传感器测量液位的准确性。

内置温度补偿功能，使测量。

可测量液体的电导率。

采用数字处理（DSP）技术，使信号采集更稳定，流量测量。

传感器为环氧树脂材质，整体灌封工艺，防护等级IP68。

内置水平仪传感器，从而测量传感器横向和纵向的角度偏移。

便携式内置锂电池，在完全充电的情况下可工作长达50个小时。

低功耗版本待机工作电流50uA，工作电流50mA，支持太阳能及电池供电。

通过内置20个点坐标模拟计算河道或渠道的截面积从而更的测量流量。

采用4.5寸彩色LCD显示器，可直观地查看瞬时流量，累计流量，流速，液位，温度，电导率值。

4～20mA、脉冲、RS485（Modbus）接口输出方式，可选配数据存储及GPRS。

数据存储卡标配16G，可扩容。存储的数据可直接使用Excel打开查看，无需转换格式。

技术参数：

供电:内置锂电池，充电电源AC220V

防护等级:积算仪IP66，传感器IP68

操作温度:-20℃ ~+60℃

积算仪显示:积算仪4.5寸彩色LCD

积算仪通讯输出:4-20mA， RS485/Modbus，数据存储，GPRS

传感器尺寸:135mm x 50mm x 20mm (LxWxH)

应用范围:非满管:150-6000mm; 明渠: 渠宽＞200mm

流量计算:瞬时流速；总流量

管道、渠道类型:非满管管道、明渠、自然河流等

传感器材料:环氧密封壳体，316不锈钢安装支架

传感器重量:1kg

操作温度:0°C to 60°C 水温

可测流速范围:0.02m/s to 13.2m/s 单流向双向流向(ultraflow 6537参数设定)

流速精度:±1% R

流速分辨率:1mm/s

可测深度范围:20mm to 5m(Ultraflow 6537);20mm to 10m(ultraflow 6537)

温度分辨率:0.1°C

线缆:标配15米，多可选配500米

传感器功耗:待机电流50?A，常规工作电流≤100mA，低功耗工作电流50mA。

传感器SDI-12:SDI-12V 1.3记录器 (1200 波特率)
